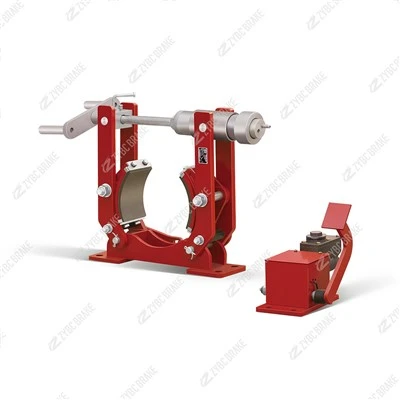

TYWZ2-400-serien fodbetjente hydrauliske tromlebremser

DeTYWZ2-400-serien fodbetjent hydraulisk tromlebremseer en normalt - åben, fod --styret hydraulisk tromlebremse, der hovedsageligt bruges til små og mellemstore - kraner, let - løfteudstyr og andet maskineri, der kræver manuel, pålidelig bremsning og ikke har nogen strømforsyning. Det er en opgraderet version af TYW - 400, der har en mere stabil struktur og en automatisk mellemrum - balanceringsenhed. Nedenfor er en detaljeret introduktion, der dækker dets kerneparametre, struktur, arbejdsprincip, applikationer, vedligeholdelse og fejlfinding.

---

Kerne tekniske parametre

Parameter	TYWZ2 - 400 standardværdi
Tromle diameter	400 mm
Nominelt bremsemoment	0-800 N·m (justerbar)
Hydraulisk systemtryk	2-5 MPa
Bremsesko frigang	0,8-1,2 mm (auto - balanceret)
Friktionsforing	Ikke - asbest semi - metallisk, original tykkelse 14 mm (udskiftes, når mindre end eller lig med 3 mm)
Fodpedalslag	150-200 mm (justerbar)
Anbefalet olietype	ISO VG 32/46 hydraulikolie
Driftsmiljø	-20 grader til +50 grader , relativ luftfugtighed Mindre end eller lig med 90 %
Vægt	~84 kg
Overholdelsesstandard	JB/T 6406-2006

---

Strukturelle og designfunktioner

Fod - Hydraulisk integreret kontrol: Den har en fod --betjent hydraulisk pumpeenhed (med trykaflastningsventil og returfjeder) forbundet til bremsehuset via en højtryksslange med -, ingen ekstern strøm nødvendig.

Automatisk - balanceringsenhed: De sammenlåsende skoafstandsbalancering og automatisk --justeringsenheder holder de to --sidesko-afstand ens, hvilket undgår at trække én --side og reducere manuel justering.

Mislykkedes - Safe Spring & Parking Lock: En indbygget - returfjeder muliggør nødbremsning, når det hydrauliske system svigter. Fodpedalen er udstyret med en låsestift til parkering.

Hurtigt - skift foringer: Klemmen - på friktionsbelægninger kan udskiftes uden at skille hele bremselegemet ad, hvilket sparer tid.

Selv - smørende hængsler: Hængselspunkter bruger selv - smørende lejer for at minimere slid og vedligeholdelsesfrekvens.

---

Arbejdsprincip

Den vedtager ennormalt - åben, hydraulisk lukketarbejdstilstand, velegnet til manuel opbremsning -:

Bremse (pedal nede): Tryk på fodpedalen får hydraulikpumpen til at generere tryk. Trykket overføres til bremsecylinderen ved at skubbe bremsearmene for at åbne skoene og klemme tromlen til bremsning. Overtryksventilen justerer den maksimale bremsekraft.

Slip (pedal sluppet): Når pedalen slippes, sænkes det hydrauliske tryk. Returfjederen nulstiller pumpen, og bremsens returfjeder trækker skoene tilbage og adskiller dem fra tromlen.

Nød/Parkering: Hvis det hydrauliske system svigter, udløser returfjederen bremsning. Pedallåsestiften kan låse den frigjorte tilstand til parkering.

---

Typiske applikationer

Den er ideel til scenarier, der kræver manuel, pålidelig bremsning uden strømadgang, såsom små/mellemstore portalkraner, svingkraner, værkstedsvogne, lette --transportbånd og mobile vedligeholdelsesplatforme. Det giver stabil deceleration og nøjagtig positionering til lastsænkning og parkering.

---

Retningslinjer for vedligeholdelse (dagligt og periodisk)

1. Daglig inspektion (5-8 minutter/skift)

Mekanisk: Tjek for løse monteringsbolte, jævn drift af pedalen og låsestiften, og rengør tromlens overflade for støv/olie.

Hydraulisk: Efterse slanger, cylinderforbindelser og pedalenheden for olielækage. Spænd løse beslag omgående.

Funktionel: Test bremsereaktion-sørg for hurtig fastspænding, når pedalen trykkes ned, og jævn udløsning, når den slippes.

2. Periodisk vedligeholdelsesplan

Cyklus	Kerneopgaver	Detaljer og standarder
1 måned	Forings tykkelse og frigang	- Udskift foringer, hvis de er mindre end eller lig med 3 mm.- Tjek den automatiske balanceringsenhed; juster afstanden manuelt til 0,8-1,2 mm, hvis den fejler.
3 måneder	Hydrauliksystem og smøring	- Fyld hydraulikolie på til standardniveauet; udskift forældede/revnede slanger.- Påfør et tyndt lag lithium --baseret fedt på pedalens omdrejningspunkt og ikke - selvsmørende hængsler.
6 måneder	Eftersyn og udskiftning af tætninger	- Adskil den hydrauliske cylinder og udskift tætningsringene for at forhindre olielækage.- Undersøg returfjederen for træthed; udskift, hvis de er deformeret.- Genspænd monteringsboltene (40-50 N·m for M10 bolte).
12 måneder	Drum Resurfacing/Udskiftning	- Sæt tromlen på igen, hvis ridser er større end eller lig med 0,2 mm; udskiftes hvis udløbet overstiger 0,15 mm.- Udskift foringerne hvis de er slidt ujævnt.

3. Komponentudskiftning

Friktionsforinger: Udskift, når tykkelsen er mindre end eller lig med 3 mm, revnet eller ujævnt slidt. Trin: Slip bremsen → fjern holdeklemmerne → installer nye belægninger → kontroller spillerum.

Hydrauliske cylindertætninger: Udskift, hvis der er olielækage. Adskil cylinderen, rengør dele, og installer nye tætninger med hydraulikolie til smøring.

Bremsetromle: Replace if runout >0,15 mm, har dybe revner, eller er slidt ud over grænsen.

---

Almindelige fejl og rettelser

Fejl	Mulig årsag	Løsning
Svag bremsekraft	Olie - forurenede foringer/tromle, slidte foringer eller lavt hydraulisk tryk	Rengør med affedtningsmiddel; udskifte foringer; juster overtryksventilen for at øge trykket.
Bremsetræk	Defekt automatisk - balanceanordning, fastsiddende sko eller utilstrækkelig fjederretur	Reparer afbalanceringsanordningen; smør hængselspunkterne; udskift den svage returfjeder.
Hydraulikolielækage	Beskadigede tætninger eller løse slangefittings	Udskift tætninger; re - stram fittings og udskift beskadigede slanger.
Pedalstop	Rusten pivot eller forurenet hydraulikolie	Smør drejetappen; tøm og udskift hydraulikolien.

---

Send - vedligeholdelsesbekræftelse

Statisk test: Kontroller, om der ikke trækkes efter udløsning og fast fastspænding ved bremsning.

Dynamisk test: Kør udstyret ved 50 % belastning i 30 minutter, og sikring af bremsetemperaturen Mindre end eller lig med 70 grader, ingen unormal støj og stabilt bremsemoment.

Nødtest: Simuler hydraulisk fejl for at bekræfte, at returfjederen kan udløse bremsning.
