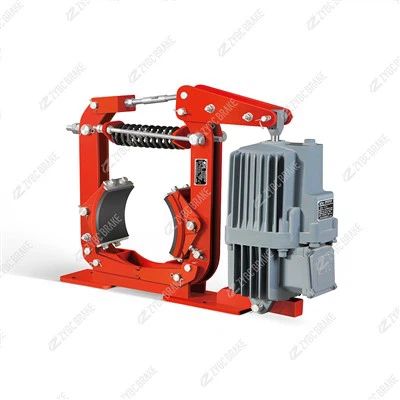

YW - E315/E30 er en to - trin elektro - hydraulisk tromlebremse (315 mm tromlediameter, matchet med ED30/5 thruster). Den er specielt designet til køremekanismen for mellemstore - kraner og arbejdsbremsning af båndtransportører, med to - justering af bremsekraften, automatisk frigangsudligning og pålidelig fejl - sikker drift.
Kernespecifikationer
| Parameter | Værdi |
|---|---|
| Tromle diameter | 315 mm |
| Nominelt bremsemoment | 200-450 N·m (trin 1: ~200-280 N·m; trin 2: ~350-450 N·m, justerbar) |
| Matchet thruster | ED30/5 (300 N tryk, 50 mm slaglængde) |
| To - trins forsinkelse | 1-15 s (justerbar via envejshastighedsreguleringsventil i dæmpningscylinderkredsløbet) |
| Bremseafstand | 0,8-1,2 mm (sammenlåsende udligningsmekanisme opretholder balancen) |
| Friktionsforing | Ikke - asbest, tykkelse 14 mm (udskiftes, når mindre end eller lig med 4 mm) |
| Operativsystem | Normalt lukket (fjeder - påført, elektro - hydraulisk udløst) |
| Omgivende temp | -20 grader til +50 grader |
| Relativ luftfugtighed | Mindre end eller lig med 90 % |
| Vægt | ~75 kg |
| Monteringscenterhøjde | 220 mm |
| Isoleringsklasse | B (propelmotor) |
| Handlingsfrekvens | Op til 1200 gange/time |
| Standarder | JB/T6406-2006, DIN15435 |
To --trins arbejdsprincip
Trin 1 (decelerationsbremsning): Når bremsningen påbegyndes, anvender systemet først et mindre, justerbart drejningsmoment. Dette sikrer jævn deceleration af mekanismen, forhindrer stød og reducerer slid på mekaniske komponenter.
Trin 2 (Holde-/vind---bestandig bremsning): Efter at mekanismen stopper, tilføjes det andet drejningsmoment på - trin. Forsinkelsen mellem de to trin (1-15 s) kan justeres via envejshastighedsreguleringsventilen. Dette trin giver pålidelig holdekraft, især velegnet til udendørs kraner til at modstå vindbelastninger.
Mislykkedes - Sikker betjening: Når strømmen er slukket, mister thrusteren trykket, og returfjederen med høj - stivhed tvinger bremseskoene til at klemme tromlen, hvilket opnår nødbremsning for at sikre udstyrs- og personalesikkerhed.
Struktur & nøglefordele
Struktur
Den består af en forstærket bremseramme, venstre og højre bremsesko, en to - trins kraft - justeringsfjedergruppe, en sammenlåsende frigangsudligningsmekanisme, en ED30/5 elektro - hydraulisk thruster, en dæmpningscylinder og en fast base. De vigtigste hængselpunkter er udstyret med selv - smørende lejer, og drejningsmomentskalaen på fjederrøret giver mulighed for intuitiv justering.
Vigtige fordele
Blød opbremsning: Den to --trins drejningsmomentjustering undgår mekanisk stød under deceleration.
Lav vedligeholdelse: Den sammenlåsende frigangsudligningsmekanisme og selv - smørende lejer reducerer manuel indgriben; stik - i liners muliggør hurtig udskiftning.
Pålidelig vindmodstand: Andet - trins forbedrede drejningsmoment modstår effektivt vindbelastninger på udendørs kraner.
Justerbar forsinkelse: 1-15 s forsinkelsen mellem de to trin kan justeres fleksibelt for at tilpasse sig forskellige arbejdsforhold.
Høj handlingsfrekvens: Den kan opfylde kravene til hyppige start - stop for høj - duty cycle udstyr.
Ansøgninger
Primær: Deceleration og holdebremse til køremekanismen på mellemstore - udendørs portalkraner og brokraner; arbejdsbremsning til medium - båndtransportører i metallurgi-, kul- og logistikindustrien.
Sekundært: Bremsning til drejnings- og løftmekanismerne på specielle kraner, der kræver jævn deceleration og pålideligt hold.
