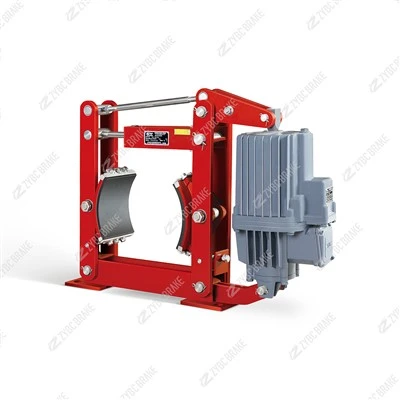

YWZ4-150/E30 fjeder-Tromlebremse med hydraulisk udløsning

Produktoversigt

YWZ4-150/E30 er en fjeder-påført, elektrohydraulisk udløst tromlebremse. Ed30/5 thrusteren opbygger hydraulisk tryk, forlænger stødstangen og åbner skoene mod fjederen. Afbryd strømmen og fjederen trækker straks skoene tilbage på tromlen.

Det er ikke en sikkerhedsbremse, der kun holder-. Det er en driftsbremse​ til normal deceleration og stop i ikke-farlige områder. Til eksplosive atmosfærer skal du bruge den eksplosionsbeskyttede-version -. Anbring ikke en standard YWZ4 i en gas- eller støvzone.

Bremsen erstatter ældre YWZ3-enheder. Monteringshulsmønster forbliver i samme klasse, så eftermontering er hurtig: Løsn den gamle bremse, bolt YWZ4-150/E30 i, tilslut thrusteren, juster fjederforspænding.

Montering og eftermontering Bemærk

YWZ4-150/E23 og YWZ4-150/E30 deler den samme A347 / C160 / D150 / H-base konvolut.

YWZ4-150/E23: 100 N·m, H=437 mm, 25 kg.

YWZ4-150/E30: 120 N·m, H=461 mm, 29 kg.

For at flytte fra E23 til E30 ændrer du thrusteren og fjederforspændingen, ikke fundamentboltene. For at udskifte en gammel YWZ3 skal du kontrollere hjuldiameter=150 mm, navbredde mod C=160 mm og A/H/K-konvolutten, før du bestiller.

Arbejdsprincip

Tænd for udgivelsen af ​​-

Ed30/5 motor driver centrifugalpumpen, hydraulisk tryk forlænger stemplet, sko åbner mod fjederen, tromlen løber frit.

Sluk for - bremse

Fjederkraft lukker skoene på tromlen. Ingen elektrisk forsyning nødvendig for at holde bremsen.

Fejl-sikker

Spændingstab, kontaktorudfald-, kontrolfejl - fjederen vinder. Bremsen er lukket.

Gør/Gør ikke

Gør:

Bekræft hjuldiameter, navbredde og A/H/K før bestilling.

Læs fjederforspænding på skalaen, stol ikke på navneskiltets drejningsmoment alene.

Brug ikke-asbestforing, der passer til afgiften.

Kontroller den samme frigang efter skoskift.

Gør ikke:

Brug ikke en standard YWZ4 i eksplosive gas- eller støvzoner.

Undlad at svejse eller binde stødstangen for at tvinge bremsen til at åbne.

Kør ikke thrusteren på forkert spænding uden bekræftelse.

Juster ikke drejningsmomentet kun ved at shimse skoen.

Typiske applikationer

Overhead kranvogn kørsel

Hejs og spil forreste-trinbremse

Svingkransdrev

Båndtransportørhoved remskive

Værkstedskraner og svingkraner

Stacker-reclaimer hjælpedrev

Ikke-farligt industrielt maskineri.

Tekniske data

Punkt	YWZ4-150/E30
Bremsemoment	120 N·m
Bremsehjuls diameter D	150 mm
Tilbagetrækning / rydning E	0,6 mm
Matchet thruster	Udg 30/5
Thruster fremstød	300 N
Thruster slag	50 mm
A	347 mm
b	90 mm
C	160 mm
d	17 mm
F	175 mm
G1	100 mm
G2	170 mm
H	461 mm
h1	140 mm
i	60 mm
K	150 mm
M	144 mm
n	8
G3	70 mm
Vægt	29 kg
Driftspligt	S1 kontinuerlig + S3-60%, 1200 cyklusser/t
Spænding	AC 3-faset, 380 V 50 Hz standard; 440–460 V 60 Hz valgfri
Omgivende temp.	−20 grader til +40 grader
Relativ luftfugtighed	Mindre end eller lig med 90 %
Beskyttelse	IP-klassificering af thruster; kabinet velegnet til indendørs industriel brug
Foring	Kort-monteret, ikke-asbest halv-metal tilgængelig
